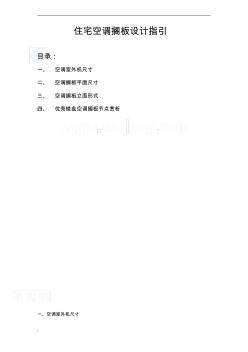

1 住宅空調擱板設計指引 目錄： 一、空調室外機尺寸 二、空調擱板平面尺寸 三、空調擱板立面形式 四、優秀樓盤空調擱板節點賞析 2 一、空調室外機尺寸 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540320 美的780540250790540270 春蘭650510250760540260 長虹780550270780550270800560

住宅空調擱板設計指引 目錄： 一、空調室外機尺寸 二、空調擱板平面尺寸 三、空調擱板立面形式 四、優秀樓盤空調擱板節點賞析 一、空調室外機尺寸 注：1、1匹空調制冷量約為2300～2600w；1.5匹空調制冷量約為3200～3600w；2匹 空調制冷量約為4800～5500w；3匹空調制冷量約為6800～7200w；5匹空調制冷量約 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540

. ;. 住宅空調擱板設計指引 目錄： 一、空調室外機尺寸 二、空調擱板平面尺寸 三、空調擱板立面形式 四、優秀樓盤空調擱板節點賞析 一、空調室外機尺寸 . ;. 注：1、1匹空調制冷量約為2300～2600w；1.5匹空調制冷量約為3200～3600w；2匹 空調制冷量約為4800～5500w；3匹空調制冷量約為6800～7200w；5匹空調制冷量約 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力8505

住宅空調擱板設計指引 目錄： 一、空調室外機尺寸 二、空調擱板平面尺寸 三、空調擱板立面形式 四、優秀樓盤空調擱板節點賞析 一、空調室外機尺寸 注：1、1匹空調制冷量約為2300～2600w；匹空調制冷量約為3200～3600w；2匹空調制冷量約 為4800～5500w；3匹空調制冷量約為6800～7200w；5匹空調制冷量約為12000w; 2、同 一品牌相 同制冷能 力的空調 都有不同 系列機型， 一般來說 冷、暖兩用 型的外機 尺寸相對 單冷型的 要大一些； 變頻機組 外機尺寸 相對不變 頻的要大 一些。本表 所列尺寸 是按較大 值取值； 3、空 調冷媒管 墻上留洞 一般為φ 80mm，壁掛 機留洞中 心距地或， 柜式機留 洞中心距 地或； 4、空 調室外機 一側還需 考慮冷媒 管接管尺 寸，故室外 機實際寬 度應按本 表所列寬 度加 100mm考 慮；

1 住宅空調擱板設計指引 目錄： 一、空調室外機尺寸 二、空調擱板平面尺寸 三、空調擱板立面形式 四、優秀樓盤空調擱板節點賞析 2 一、空調室外機尺寸 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540320 美的780540250790540270 春蘭650510250760540260 長虹780550270780550270800560

1 住宅空調擱板設計指引 目錄： 一、空調室外機尺寸 二、空調擱板平面尺寸 三、空調擱板立面形式 四、優秀樓盤空調擱板節點賞析 2 一、空調室外機尺寸 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540320 美的780540250790540270 春蘭650510250760540260 長虹780550270780550270800560

................. ................. 住宅空調擱板設計指引 一、空調室外機尺寸 ................. ................. 注：1、1匹空調制冷量約為2300～2600w；1.5匹空調制冷量約為3200～3600w；2匹 空調制冷量約為4800～5500w；3匹空調制冷量約為6800～7200w；5匹空調制冷量約 空調 品牌 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540320 美的78054025079054

1 住宅空調擱板設計指引 一、空調室外機尺寸 2 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540320 美的780540250790540270 春蘭650510250760540260 長虹780550270780550270800560260 科龍760540260760540260 華寶760540260760540

住宅空調擱板設計指引 一、空調室外機尺寸 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540320 美的780540250790540270 春蘭650510250760540260 長虹780550270780550270800560260 科龍760540260760540260 華寶760540260760540260

1 住宅空調擱板設計指引 一、空調室外機尺寸 2 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540320 美的780540250790540270 春蘭650510250760540260 長虹780550270780550270800560260 科龍760540260760540260 華寶760540260760540

1 住宅空調擱板設計指引 一、空調室外機尺寸 2 常用空調機室外機尺寸一覽表(寬×高×深)mm 空調 品牌 名稱 1匹分體1.5匹分體2匹分體 適用面積10~17m2適用面積15~25m2適用面積25~35m2 室外機尺寸室外機尺寸室外機尺寸 寬高深寬高深寬高深 海爾780540250780540250780540250 海信800570260800570260 格力850540320850540320 美的780540250790540270 春蘭650510250760540260 長虹780550270780550270800560260 科龍760540260760540260 華寶760540260760540

小1p 9-19m2 小1.5p 10-29m2 小2p 18-32m2 小2.5p 20-46m2寬*厚*高 高壓 閥長 度 1p 9-25m2 1.5p 10-32m2 2p 18-46m2 2.5p 20-49m2 小1p（掛機） 747*260*430100 小3p 24-48m2 小3.5p 24-54m2 小4p 34-59m2 小5p 47-74m2大1p掛機760*320*540100 3p 20-53m2 3.5p 24-88m2 4.5p 45-70m2 5p 48-90m2小1.5p掛機760*320*540100 大1.5p掛機760*320*540100 大2p掛機760*320*540100 大2p柜機913*340*680100 大3p柜機948*340*700100 5p

空調室外機位 空調室外機位的設置 空調室外機位的設置 一、空調板的尺寸 分類功率外機尺寸（寬*深*高）空調板最小凈尺寸（寬 *深*高） 適用面積（大 體） 掛機1p720*300*5501050*500*70014m2 1.5p820*300*6501100*500*80014—23m2 2p850*350*7501100*550*90024—32m2 柜機2p900*350*7501200*600*100024—32m2 3p950*350*8501200*600*110033--45 注：凈尺寸指該范圍內沒有其他障礙、管線或交叉 1、室外機上部和四周各留出100mm的凈距(冷媒管接人方向需150mm)； 2、當空調板中有屋面雨水立管或陽臺雨水立管穿過時，擱板寬度應加大150mm， 或加大空調板深度l50mm； 3、空調板的大

空調室外機位的設置 (2012-03-1509:26:09) 轉載▼ 標簽： 雜談 分類：建筑 空調室外機位的設置 一、空調板的尺寸 分類功率外機尺寸（寬*深*高）空調板最小凈尺寸（寬*深*高）適用面積（大體） 掛機1p720*300*5501050*500*70014m2 1.5p820*300*6501100*500*80014—23m2 2p850*350*7501100*550*90024—32m2 柜機2p900*350*7501200*600*100024—32m2 3p950*350*8501200*600*110033--45 注：凈尺寸指該范圍內沒有其他障礙、管線或交叉 1、室外機上部和四周各留出100mm的凈距(冷媒管接人方向需150mm)； 2、當空調板中有屋面雨水立管或陽臺雨水立管

海爾柜式2p冷暖空調kfrd-48lw/z室外機尺寸：780*245*540 海爾智慧眼1.5p變頻冷暖空調kfr-36gw/m(bpf)（寬*深*高）外：710*255*840 海爾空調kfr-52lw/bpjf外機尺寸:810*288*680mm 海爾空調kfrd-75lw/@f外機尺寸：948*340*830mm 海爾空調kfr-68lw/@bpf外機尺寸：948*340*830mm 海爾空調kfr-58lw/k(bpqf)外機尺寸：860*308*730mm 長虹壁掛式1p冷暖空調kfr-25gw/dc3室外機外形尺寸：550*780*270 長虹壁掛式1.5p冷暖空調kfr-25gw/dl室外機：537×597×282> 長虹3p冷暖柜機kfr-71lw/dfs(高×寬×深

部分空調室外機尺寸 海爾柜式2p冷暖空調kfrd-48lw/z外機尺寸（寬*深*高）：780*245*540 海爾智慧眼1.5p變頻冷暖空調kfr-36gw/m(bpf)外機尺寸（寬*深*高）：710*255*840 海爾空調kfr-52lw/bpjf外機尺寸（寬*深*高）：810*288*680 海爾空調kfrd-75lw/@f外機尺寸（寬*深*高）：948*340*830 海爾空調kfr-68lw/@bpf外機尺寸

海爾柜式2p冷暖空調kfrd-48lw/z室外機尺寸：780*245*540 海爾智慧眼1.5p變頻冷暖空調kfr-36gw/m(bpf)（寬*深*高）外：710*255*840 海爾空調kfr-52lw/bpjf外機尺寸:810*288*680mm 海爾空調kfrd-75lw/@f外機尺寸：948*340*830mm 海爾空調kfr-68lw/@bpf外機尺寸：948*340*830mm 海爾空調kfr-58lw/k(bpqf)外機尺寸：860*308*730mm 長虹壁掛式1p冷暖空調kfr-25gw/dc3室外機外形尺寸：550*780*270 長虹壁掛式1.5p冷暖空調kfr-25gw/dl室外機：537×597×282> 長虹3p冷暖柜機kfr-71lw/dfs

http://product.tech.sina.com.cn/products/product_search.php?subcatid=345&manuid =1743 網上產品查詢： 格力rf28w/j100-n3室外機尺寸990*1700*840mm 格力rf-16w室外機尺寸950x1250x412mm 格力kf-72tw/b1(7231t)c-sn5(5p)室外機尺寸950x1240x412mm 格力kfr-100lw/e(1053l)x-sn5（4p）室外機尺寸1050x840x412mm 格力kfr-72lw/p1(72533l1)fd（3p）室外機尺寸1018×700×412mm********** 格力kf-50lw/k(50332l)-jn3（2p）室外機尺寸1018*700

1匹機1.5匹機2匹機2.5匹機3匹機 （寬*深*高）（寬*深*高）（寬*深*高）（寬*深*高）（寬*深*高） 松下780*245*505780*245*505800*300*685800*300*685870*320*695 海爾710*255*545780*250*650810*288*680860*308*730948*340*830 伊萊克斯722*310*540780*255*540800*300*685850*310*727947*420*840 長虹780*270*550780*270*550867*316*555860*300*895885*300*870 三洋680*225*530700*225*545880*270*633870*360*855 春蘭590*248*484710*240*550800*

一般空調室外機的尺寸 品牌、型號不一樣尺寸也不一樣一般3匹寬x高x深900x750x330 格力卡通型窗機kc-16/c100窗機，體積小巧，外型尺寸僅323x472x405mm；制 冷量為1600瓦 一匹室外機尺寸(寬*深*高)mm：848*540*320 1.5匹室外機尺寸型(寬*高*深)848*540*320mm 另附部分品牌室外機尺寸，未經核實，僅供參考。 海爾柜式2p冷暖空調kfrd-48lw/z室外機尺寸：780*245*540 海爾智慧眼1.5p變頻冷暖空調kfr-36gw/m(bpf)（寬*深*高）外：710*255*840 海爾空調kfr-52lw/bpjf外機尺寸:810*288*680mm 海爾空調kfrd-75lw/@f外機尺寸：948*340*830mm 海

文檔來源為:從網絡收集整理.word版本可編輯.歡迎下載支持. 1文檔來源為:從網絡收集整理.word版本可編輯. 一般空調室外機的尺寸 品牌、型號不一樣尺寸也不一樣一般3匹寬x高x深 (mm)900x750x330 格力卡通型窗機kc-16/c100窗機，體積小巧，外型尺寸僅 323x472x405mm；制冷量為1600瓦 一匹室外機尺寸(寬*深*高)mm：848*540*320 1.5匹室外機尺寸型(寬*高*深)848*540*320mm 另附部分品牌室外機尺寸，未經核實，僅供參考。 海爾柜式2p冷暖空調kfrd-48lw/z室外機尺寸：780*245*540 海爾智慧眼1.5p變頻冷暖空調kfr-36gw/m(bpf)（寬*深*高）外： 710*255*840 海爾空調kfr-52lw/b

一般空調室外機的尺寸 一般空調室外機的尺寸 品牌、型號不一樣尺寸也不一樣一般3匹寬x高x深 (mm)900x750x330 格力卡通型窗機kc-16/c100窗機，體積小巧，外型尺寸僅 323x472x405mm；制冷量為1600瓦 一匹室外機尺寸(寬*深*高)mm：848*540*320 1.5匹室外機尺寸型(寬*高*深)848*540*320mm 另附部分品牌室外機尺寸，未經核實，僅供參考。 海爾柜式2p冷暖空調kfrd-48lw/z室外機尺寸：780*245*540 海爾智慧眼1.5p變頻冷暖空調kfr-36gw/m(bpf)（寬*深*高）外： 710*255*840 海爾空調kfr-52lw/bpjf外機尺寸:810*288*680mm 海爾空調kfrd-75lw/@f外機尺寸：948
