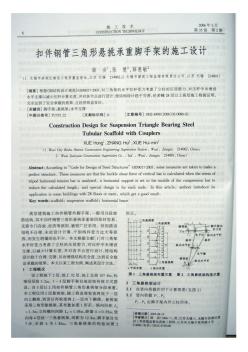

扣件鋼管三角形懸挑承重腳手架的施工設計

三角形鋼管懸挑斜撐腳手架計算書 計算依據： 1、《建筑施工扣件式鋼管腳手架安全技術規范》jgj130-2011 2、《建筑結構荷載規范》gb50009-2012 3、《鋼結構設計規范》gb50017-2003 4、《施工技術》期 由于國家未對鋼管懸挑腳手架作出相應規定，故本計算書參考《施工技術》期編制， 僅供參考。 一、參數信息 1.腳手架參數 雙排腳手架搭設高度為5m； 搭設尺寸為：立桿的縱距為，立桿的橫距為，立桿的步距為m； 內排架距離墻長度為； 橫向水平桿在上，搭接在縱向水平桿上的橫向水平桿根數為2根； 三角形鋼管支撐點豎向距離為m； 采用的鋼管類型為φ48×3； 橫桿與立桿連接方式為雙扣件；取扣件抗滑承載力系數； 連墻件布置取兩步三跨，豎向間距m，水平間距m，采用扣件連接； 連墻件連接方式為雙扣件； 2.活荷載參數 施工均布荷載(kn/m2)：；腳手

三角形鋼管懸挑腳手架計算書 計算依據： 1、《建筑施工扣件式鋼管腳手架安全技術規范》jgj130-2011 2、《建筑結構荷載規范》gb50009-2012 3、《鋼結構設計規范》gb50017-2003 4、《施工技術》2006.2期 由于國家未對鋼管懸挑腳手架作出相應規定，故本計算書參考《施工技術》2006.2 期編制，僅供參考。 一、參數信息 1.腳手架參數 懸挑梁離地高度20m，雙排腳手架架體高度為3.1m； 搭設尺寸為：立桿的縱距為2.49m，立桿的橫距為1.2m，立桿的步距為1.8m； 內排架距離墻長度為0.25m； 橫向水平桿在上，搭接在縱向水平桿上的橫向水平桿根數為2根； 三角形鋼管支撐點豎向距離為3.60m； 采用的鋼管類型為φ48×3； 橫桿與立桿連接方式為單扣件； 單扣件連墻件布置取一步一跨，豎向間距1.8m，水平間距2

三角形鋼管懸挑腳手架計算書 計算依據： 1、《建筑施工扣件式鋼管腳手架安全技術規范》jgj130-2011 2、《建筑結構荷載規范》gb50009-2012 3、《鋼結構設計規范》gb50017-2003 4、《施工技術》2006.2期 由于國家未對鋼管懸挑腳手架作出相應規定，故本計算書參考《施工技術》 2006.2期編制，僅供參考。 一、參數信息 1.腳手架參數 懸挑梁離地高度12m，雙排腳手架架體高度為10m； 搭設尺寸為：立桿的縱距為1.5m，立桿的橫距為1.05m，立桿的步距為1.8m； 內排架距離墻長度為0.25m； 橫向水平桿在上，搭接在縱向水平桿上的橫向水平桿根數為2根； 三角形鋼管支撐點豎向距離為3.60m； 采用的鋼管類型為φ48×3； 橫桿與立桿連接方式為單扣件； 單扣件連墻件布置取一步一跨，豎向間距1.8m，水平間距1.5

三角形鋼管懸挑腳手架計算書 計算依據： 1、《建筑施工扣件式鋼管腳手架安全技術規范》jgj130-2011 2、《建筑結構荷載規范》gb50009-2012 3、《鋼結構設計標準》gb50017-2017 4、《施工技術》2006.2期 5、《建筑施工懸挑式鋼管腳手架安全技術規程》dgj32/j121-2011 由于國家未對鋼管懸挑腳手架作出相應規定，故本計算書參考《施工技術》 2006.2期編制，僅供參考。 一、參數信息 1.腳手架參數 懸挑梁離地高度12架體高度0 立桿縱距1.3立桿橫距1 立桿步距1.8內排架距離墻長度0.3 橫向水平桿在上，搭接在縱向水平桿上 的橫向水平桿根數 2三角形鋼管支撐點豎向距離3.6 鋼管類型φ48×2.7橫桿與立桿連接方式雙扣件 扣件抗滑承載力

三角形鋼管懸挑腳手架計算書 計算依據： 1、《建筑施工扣件式鋼管腳手架安全技術規范》jgj130-2011 2、《建筑結構荷載規范》gb50009-2012 3、《鋼結構設計標準》gb50017-2017 4、《施工技術》2006.2期 5、《建筑施工懸挑式鋼管腳手架安全技術規程》dgj32/j121-2011 由于國家未對鋼管懸挑腳手架作出相應規定，故本計算書參考《施工技術》 2006.2期編制，僅供參考。 一、參數信息 1.腳手架參數 懸挑梁離地高度12架體高度0 立桿縱距1.3立桿橫距1 立桿步距1.8內排架距離墻長度0.3 橫向水平桿在上，搭接在縱向水平桿上 的橫向水平桿根數 2三角形鋼管支撐點豎向距離3.6 鋼管類型φ48×2.7橫桿與立桿連接方式雙扣件 扣件抗滑承載力

三角形鋼管懸挑腳手架計算書 由于國家未對鋼管懸挑腳手架作出相應規定，故本計算書參考《施工技術》 2006.2期編制，僅供參考。 一、參數信息 1.腳手架參數 雙排腳手架搭設高度為8.7m； 搭設尺寸為：立桿的縱距為1.5m，立桿的橫距為1m，立桿的步距為1.8m； 內排架距離墻長度為0.20m； 橫向水平桿在上，搭接在縱向水平桿上的橫向水平桿根數為2根； 三角形鋼管支撐點豎向距離為3.60m； 采用的鋼管類型為φ48.3×3.6； 橫桿與立桿連接方式為單扣件； 連墻件布置取兩步三跨，豎向間距3.6m，水平間距4.5m，采用膨脹螺栓連接； 2.活荷載參數 施工均布荷載(kn/m2)：2.000；腳手架用途：其它用途； 同時施工層數：2層； 3.風荷載參數 本工程地處北京，查荷載規范基本風壓為0.400kn/m2，風壓高度變化系數μz為 0.920

!""#年第!"期!"#$%&’!%(")$*+,%-建筑安全 一!前言 懸挑鋼管腳手架由于具有一次投入少!適用范 圍廣!不受層高和場地限制!可重復使用等特點" 在高層建筑施工中已得到越來越廣泛的應用#當 然"由于工程平面形狀!結構類型!現場條件以及 經濟因素等方面的差異"懸挑鋼管腳手架所用的材 料!懸挑形式!計算方法也不盡相同$我們公司在 寧波羅蒙紅幫大廈改擴建工程施工中采用了三角托 架懸挑扣件式鋼管腳手架"取得了較好的效果$本 文按部頒%建筑施工扣件式鋼管腳手架安全技術規 范&’./.01234220(就本工程架體及三角托架的 設計計算和在使用中應重點注意的有關事項作一介 紹"供參考$ 二!工程概況 羅蒙紅幫大廈改擴建工程位于寧波市中山東 路"為05層框架)剪力墻結構"其主樓6至7

介紹了高層建筑外墻面裝修施工采用三角托架懸挑扣件式鋼管腳手架的設計方法及使用過程中應注意的有關事項。
